Способы производства печатных плат

Как производят однослойные и двуслойные платы на предприятиях?

Задача статьи – дать представление о способах изготовления односторонних и двусторонних печатных плат. После прочтения вы будете знать, какая технология предпочтительнее в определенном случае.



Способы производства однослойных и двуслойных печатных плат

Печатная плата (ПП) – изготовленная из электроизоляционного материала пластина с отверстиями, пазами, вырезами и проводниками. Ее используют для того, чтобы технические изделия работали по определенной электрической схеме.

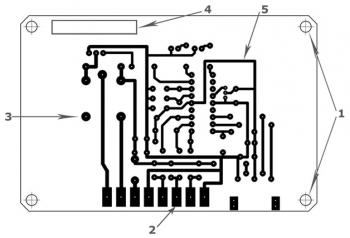

1 – крепежные отверстия для установки в ПП в модули более высокого уровня, 2 – концевые печатные контакты, 3 – монтажное отверстие, 4 – место маркировки, 5 – печатный проводник.

Односторонняя и двусторонняя платы

Различия между ними очевидны: у односторонней платы элементы проводящего рисунка нанесены на одну сторону, у двусторонней – на обе (связь между двумя сторонами происходит через металлизированный отверстия). Конструкция односторонних плат простая, и их изготовление дешевле по сравнению с производством других видов ПП. Чаще всего их используют, например, в блоках питания или радиоаппаратуре. Двусторонние выбирают при сборке телевизионной техники, домофонов и других охранных систем.

Технологии производства

Для изготовления ПП используют два типа технологий: аддитивные и субтрактивные. Их суть: аdditio переводится с латинского как «прибавляю», subtracta – «вычитаю». В первом случае металл проводников наносится на плату, а не вытравливается. Во втором – дорожки покрывают защитным составом, а все ненужное стравливают.

Субтрактивный метод

У этого метода есть три технологии производства, основанных на «вычитании», то есть получения рисунка проводников травлением:

  1. Негативный процесс. Этим способом изготавливают и односторонние, и двусторонние платы. В качестве заготовки используют фольгированный диэлектрик. Непроводящий электричество материал помещают между слоями фольги и перемещают в прессовочный аппарат. Под прессом на фольгу подается ток, и она нагревается. Диэлектрик плавится и схватывается с листами фольги. На заготовку накладывают маску из пленочного фоторезиста (полимерного светочувствительного материала) с изображением проводников. После этого открытые участки вытравляют и снимают фоторезист. На местах, которые он закрывал, останется объемный рисунок.
  2. Позитивный процесс. В фольгированном диэлектрике сверлят отверстия, после чего покрывают медью и их, и всю заготовку. На поверхность наносят фоторезист. Фоторезист засвечивают через фотошаблон, на который уже нанесен рисунок проводников. Засвеченные участки удаляют в проявителе. На тех участках металлизированной фольги, которые подлежат травлению, остается защитный рельеф. На незащищенные участки наносят медь и металлорезист (сплав олово-свинец). После этого с заготовки снимают фоторезист и более тонкие слои меди под ним вытравливают.

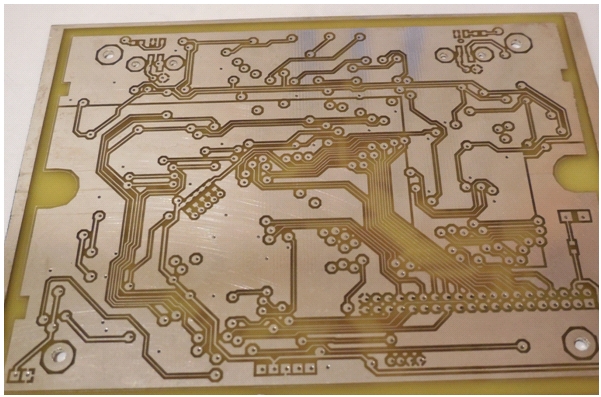

Пример заготовки



Изготовление фотошаблона: в фотоплоттер загружают данные о печатной плате. Аппарат преобразует их в пиксельное изображение. Лазер записывает это изображение на пленку.

3. Тентинг-процесс. Начало такое же, как и при позитивном процессе. В фольгированном диэлектрике сверлят отверстия и металлизируют заготовку. На поверхность наносят              фоторезист. Он формирует рисунок печатных проводников и защищает меллизированные отверстия от травления: образует над ними «навес» или тент. Этот метод упрощает            производство двусторонних печатных плат с металлизированными отверстиями.



Аддитивная технология «ПАФОС»

Ее используют для производства плат с шириной проводников в 50-100 мкм и толщиной в 30-50 мкм. Главное отличие от предыдущего метода: материал проводников наносят, а не вытравливают.На каталитически активных участках поверхности (то есть под действием катализаторов на этих местах ускоряется химическая реакция) происходит химическое восстановление ионов металла. Скорость осаждения низкая – 2-4 мкм/ч, поэтому получения нужной толщины приходится ждать долго.Проводящий рисунок получается при последовательном наращивании слоев.

Комбинированный позитивный метод

В качестве заготовки используют фольгированные диэлектрики. Но, в отличие от субтрактивного метода, используется фольга меньшей толщины. Далее, как и при аддитивной технологии, на заготовку осаждается медь при использовании фотошаблона. Этот способ позволяет получить более точный рисунок.
