Материал CEM-1

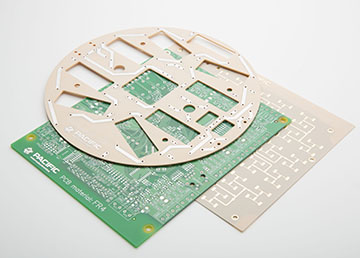

Материалы, подпадающие под спецификацию CEM-1 по классификации NEMA – наиболее распространенные материалы для производства односторонних печатных плат.

Стандартный CEM-1 представляет собой композитный материал на целлюлозной основе с одним слоем стеклотекстолита (FR-4) на поверхности. Обычно CEM-1 имеет молочно-белый цвет.

Особенностью данного материала является невозможность выполнения металлизации сквозных отверстий, таким образом, этот материал может быть использован только для производства односторонних печатных плат.

Стандартный CEM-1 удовлетворяет классу горючести UL94-V0, как и FR-4. Механические характеристики CEM-1 несколько хуже, чем у FR-4: CEM-1 более хрупок. Диэлектрическая постоянная и тангенс угла диэлектрических потерь обоих материалов отличаются несущественно.

Таким образом, CEM-1 является дешевой альтернативой FR-4 при производстве односторонних печатных плат.
Материалы печатных плат

Свойства



Условия испытаний

Единицы измерения

Значения

Поверхностное сопротивление

при повышенной влажности

F

Мом

> 1000000



при повышенной температуре

E-24/125





Объемное сопротивление

при повышенной влажности

F

МОм * см

> 10000



при повышенной температуре

E-24/125



> 1000

Пробой диэлектрика



D-48/50 + D-0.5/23

КВ

> 40

Диэлектрическая проницаемость, на 1МГц



C-40/23/50



< 5.4

Тангенс угла диэлектрических потерь, на 1МГц



C-40/23/50



< 0.035

Дугостойкость



D-48/50 + D-0.5/23

Сек

> 60

Прочность на разрыв при слое меди 35 мкм

усредненный

A

Н/мм

> 0.96



после термического воздействия

A

Н/мм

> 0.96

Требование при пайке



288 С, 20 сек









288 С, 20 сек



не расслаивается

Прочность на изгиб

продольная

A

МПа

> 240



поперечная

A

МПа

> 190

Поглощение воды



E-1/105 + des + D-24/23

%

< 0.3





E-1/105 + des

%



Горючесть



A & E-1/105 + des



94V-0

Стабильность размеров



E-4/105 + des + E-2/150

мкм/см





Символы в условиях испытаний имеют следующую расшифровку:

A – без предварительной подготовки

С - предварительная подготовка во влажном воздухе

D - предварительная подготовка в дистиллированной воде

E - предварительная подготовка при данной температуре

F - тестирование после серии нагревов посредством горячего влажного воздуха

des - предварительная подготовка в виде сушки в сушильной установке

T - тестирование при данной температуре
