Покрытия



Финишное покрытие может быть металлическим или органическим. При выборе учитывают особенности процесса сборки, поставленные задачи и дизайн печатной платы.

Покрытие необходимо для сохранения паяемости ПП, обеспечения плоскостности покрытия и для надежного монтажа электронных компонентов и паяных соединений. В компании Pacific microelectronics представлен оптимальный перечень финишных покрытий.

Оловянно-свинцовое покрытие HASL

Платы с покрытием HASL имеют хорошо обработанную поверхность, отличаются невысокой ценой. Они характеризуются превосходной паяемостью: обеспечивается прочность соединения, покрытие выдерживает много циклов пайки. К минусам относят содержание свинца и неплоскостность контактных площадок. Данный метод обработки не рекомендован для компонентов с шагом меньше 0,5 мм.

Бессвинцовое покрытие LF HASL

Данное покрытие характеризуется достойной паяемостью и считается относительно недорогим покрытием, благодаря чему широко применяется. Возможен широкий диапазон термообработки, выдерживает многочисленные температурные колебания. Покрытие не рекомендовано для изделий, выполняемых с применением ВПМ-технологии, для SMD- и BGA-компонентов.

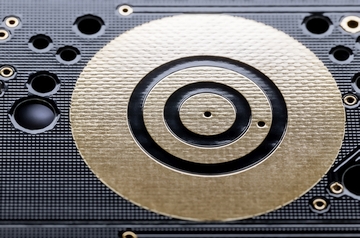

Иммерсионное золото ENIG

Покрытие наносится химическим методом и выглядит как тонкая золотая пленка сверху подслоя никеля. Золото обеспечивает отличную паяемость (при условии правильного выбора флюса и режима пайки) и защищает никель от окисления. К достоинствам покрытия относят равномерность толщины покрытия. Такая обработка рекомендована для монтажа компонентов с малым шагом. Она не оказывает влияния на размер отверстий, рассчитана на многократные термонагрузки. К минусам относят возможность появления дефектов типа «черные площадки».

Иммерсионное олово Immersion Sn

Покрытие совместимо со всеми способами пайки. Оно характеризуется хорошей паяемостью. Immersion Sn соответствует требованиям, предъявляемым к монтажу компонентов с малым шагом, используется для соединения разъемов посредством запрессовки. Не содержит никелевый слой, подходит для ВЧ-плат. Такие платы должны храниться в вакуумной упаковке.

Иммерсионное серебро Immersion Ag

Поверхность отличается гладкостью, рекомендована для плат с малым шагом. Предусмотрена возможность восстановления, по стоимости данный тип покрытия относится к среднему сегменту. Минус – необходимость бережного обращения с использованием перчаток.

Органическое защитное покрытие

Отлично подходит для печатных плат с малым шагом, мелких компонентов, BGA. Покрытие характеризуется высокой гладкостью и относительно низкой стоимостью, возможностью восстановления. Необходимость особо деликатного обращения относят к минусам данной технологии обработки. Срок хранения ограничен.



производство печатных плат

На нашем производстве Вы можете заказать следующие виды покрытия:
- HASL
- LF HASL
- ENIG
- Immersion Sn
- Immersion Ag
- Органическое защитное покрытие
