Возможности производства

Современная производственная компания Pacific Microelectronics Inc. (Taiwan) выпускает печатные платы в соответствии с ГОСТ 23751-86 и стандартом IPC 6012.

В таблице приведены ключевые возможности, которые обеспечивает компания. Представлены данные о печатных платах, о материалах и технологиях, используемых для их производства.

Количество слоев	односторонние печатные платы
	двусторонние печатные платы
	многослойные печатные платы от 4 до 28 слоев
Используемые материалы	FR-2, FR-4, CEM-1, FR-4 High TG, PI, PTFE, PPO, Rogers, Taconic и др.
Ширина проводника	минимальная 0,1 мм
Расстояние между соседними дорожками	минимальное 0,1 мм
Расстояние между соседними элементами печатного монтажа	минимальное 0,2 мм
Диаметр переходного отверстия	минимальный 0,1 мм
Стандартная толщина медной фольги	18 мкм
	35 мкм
Покрытие	горячее лужение HAL толщиной 15~20 мкм
	иммерсионное золочение Ni-Au толщиной 5 мкм (Ni) + 0,1 мкм (Au)
	гальваническое золочение Ni-Au толщиной 5 мкм (Ni) + 1 мкм (Au)
	иммерсионное олово
	нанесение карбоновой пасты
	золочение ламелей
Паяльная маска	жидкая фотопроявляемая любых цветов (зеленая, синяя, красная, желтая, черная и др.)
Зазор маска-площадка	0,1 мм
Толщина линии шелкографии	минимальная 0,1 мм
Обработка печатной платы по контуру	фрезеровка
	скрайбирование
	штамп
Точность обработки по контуру	- 0,1мм
Возможная толщина материала FR4	0,3 мм
	0,5 мм
	0,8 мм
	1,0 мм - стандартный
	1,5 мм - стандартный
	1,6 мм - стандартный
	2,0 мм
Максимальный размер заготовки	для односторонней и двусторонней печатных плат 550 мм х 550 мм
	для многослойной печатной платы 460 мм х 508 мм
Контроль качества	адаптерный электроконтроль (adapter e-test)
	электроконтроль летающим щупом (flying probe e-test)
	оптический контроль (A.O.I.)
Принимаемый формат файлов	PCAD 4.5, PCAD 8; ACCEL EDA, PCAD 200X, PROTEL, ORCAD, EAGLE, DEP7, CAM350, CAMTASTIC, Gerber файлы.
Дополнительные возможности производства	Изготовление многослойных печатных плат с глухими и скрытыми переходными отверстиями
	Изготовление печатных плат на металлическом основании
	Изготовление печатных плат на высокочастотных, высокотемпературных материалах
	Изготовление гибких печатных плат

Компания Pacific Microelectronics Inc является одной из крупнейших производственных компаний по выпуску печатных плат и электронных модулей в Юго-Восточной Азии. Ежемесячно на производстве выпускается свыше 6 миллионов квадратных дециметров ПП. Установочные автоматы имеют производительность более 1,5 миллионов компонентов ежечасно. Мы применяем автоматические установщики DIP-компонентов и передовое паяльное оборудование самого высокого качества. Производственные мощности Pacific Microelectronics позволяют выпускать печатные платы на высокочастотных и высокотемпературных материалах, таких как FR-2, FR-4, CEM-1, FR-4 High TG, PI, PTFE, PPO, Rogers, Taconic. Мы изготавливаем гибко-жесткие и гибкие печатные платы, производим платы на металлических подложках, многослойные платы со скрытыми и с глухими переходными отверстиями. Производственные возможности компании позволяют осуществлять стандартное изготовление и производство расширенного типа. На основных предприятиях выпускается стандартная продукция. Специализированные изделия изготавливаются на определенных производственных участках. Наша компания принимает заказы на производство печатных плат и электронных изделий по документации, предоставленной заказчиком. Односторонняя печатная плата максимально может иметь размер 550х550 мм, двусторонняя и многослойная платы – 460х508 мм. Мы предлагаем изготовление плат, в том числе с 5-го класса точности, в соответствии с ГОСТ 23571-86. Сотрудничая с производителями и складами электронных компонентов напрямую, мы можем осуществлять комплектацию компонентов в кратчайшие сроки. Преимущества заказа печатных плат у Pacific Microelectronics: Стабильно высокое качество печатных плат, изготавливаемых в условиях одного производства. Соблюдение сроков изготовления и доставки. Строгое следование всем технологическим требованиям, контроль в процессе производства. Соблюдение конфиденциальности.

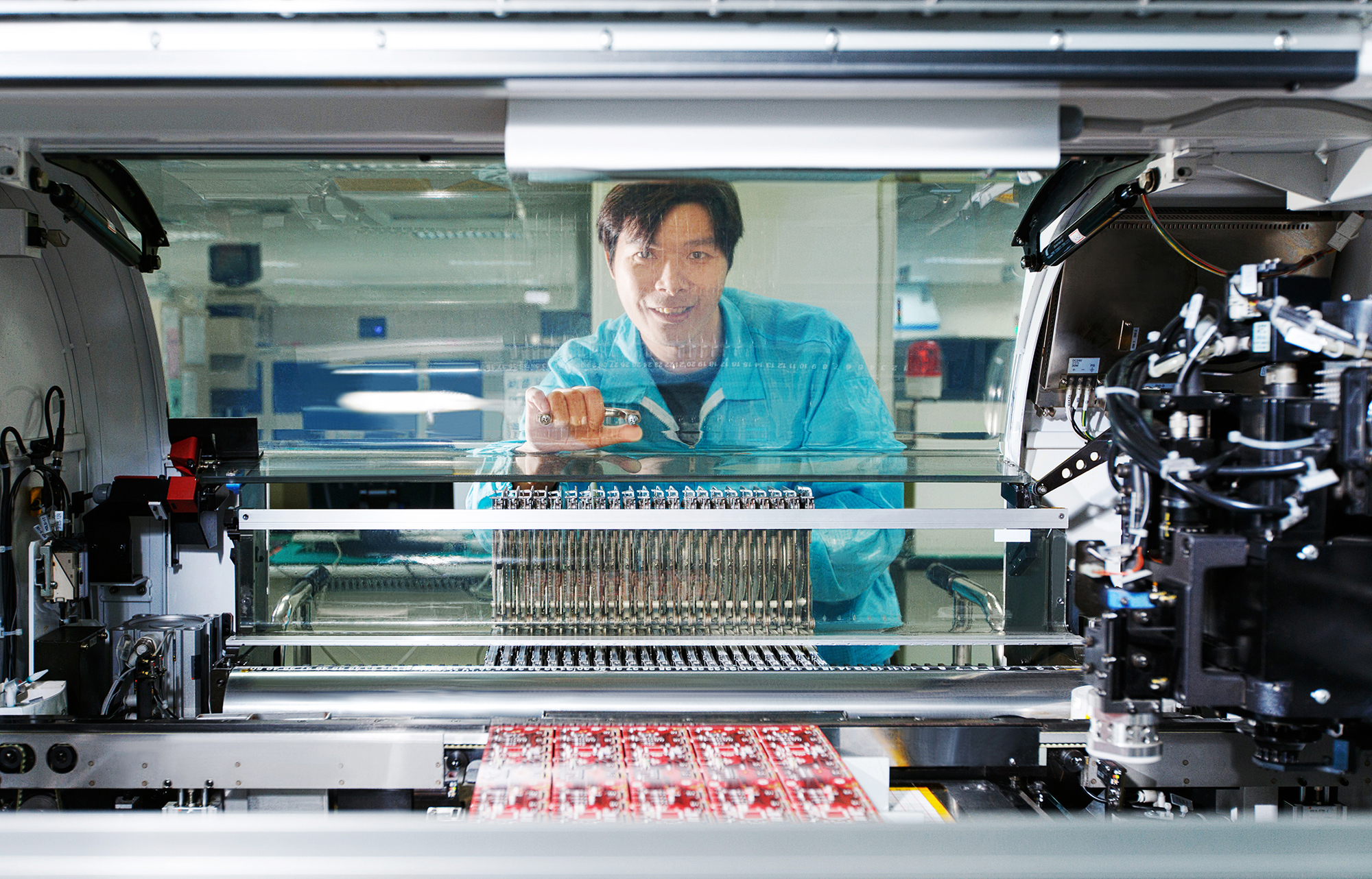

Компания Pacific Microelectronics Inc является одной из крупнейших производственных компаний по выпуску печатных плат и электронных модулей в Юго-Восточной Азии. Ежемесячно на производстве выпускается свыше 6 миллионов квадратных дециметров ПП. Установочные автоматы имеют производительность более 1,5 миллионов компонентов ежечасно. Мы применяем автоматические установщики DIP-компонентов и передовое паяльное оборудование самого высокого качества.

Производственные мощности Pacific Microelectronics позволяют выпускать печатные платы на высокочастотных и высокотемпературных материалах, таких как FR-2, FR-4, CEM-1, FR-4 High TG, PI, PTFE, PPO, Rogers, Taconic. Мы изготавливаем гибко-жесткие и гибкие печатные платы, производим платы на металлических подложках, многослойные платы со скрытыми и с глухими переходными отверстиями.

Производственные возможности компании позволяют осуществлять стандартное изготовление и производство расширенного типа. На основных предприятиях выпускается стандартная продукция. Специализированные изделия изготавливаются на определенных производственных участках. Наша компания принимает заказы на производство печатных плат и электронных изделий по документации, предоставленной заказчиком.

Односторонняя печатная плата максимально может иметь размер 550х550 мм, двусторонняя и многослойная платы – 460х508 мм. Мы предлагаем изготовление плат, в том числе с 5-го класса точности, в соответствии с ГОСТ 23571-86.

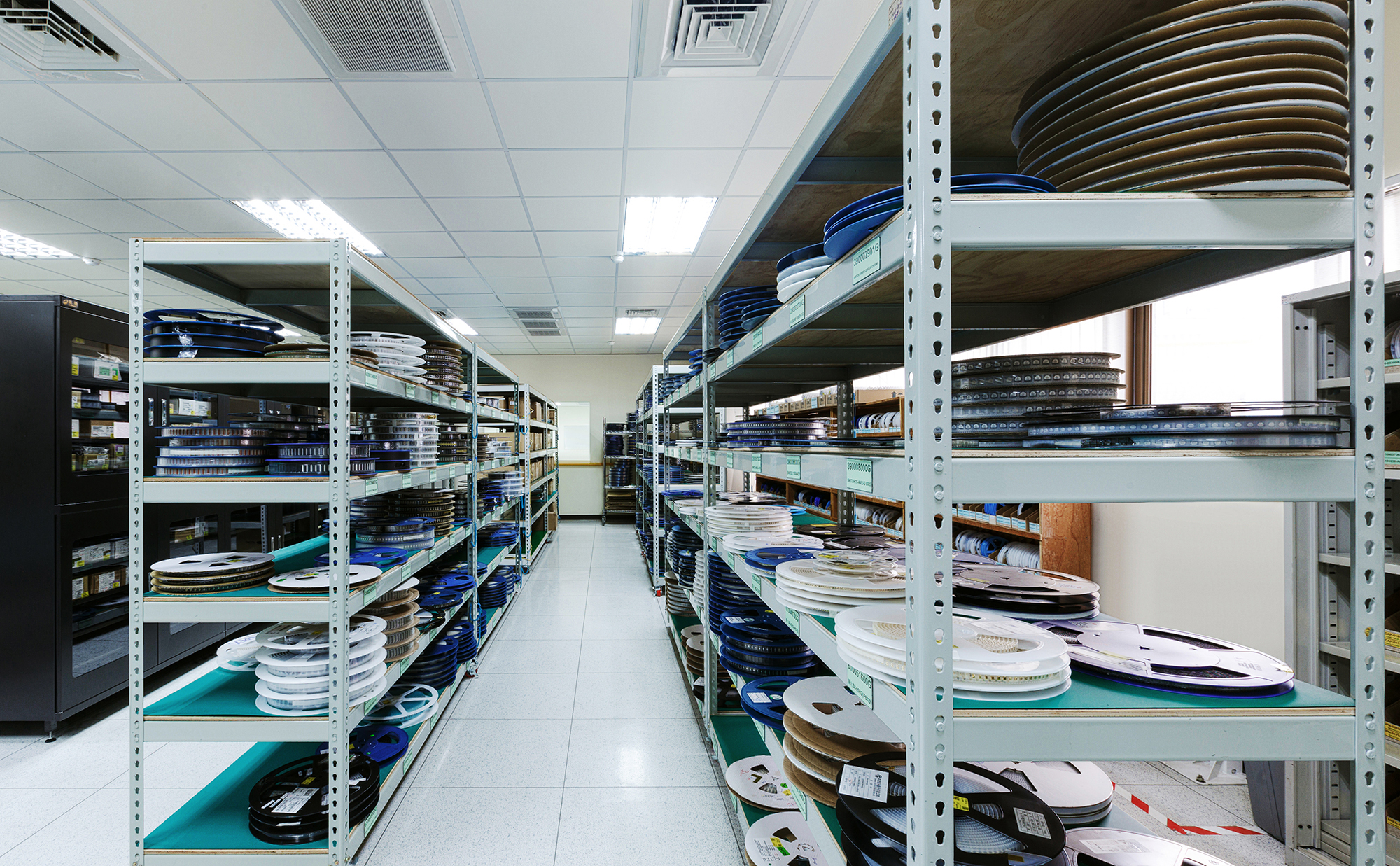

Сотрудничая с производителями и складами электронных компонентов напрямую, мы можем осуществлять комплектацию компонентов в кратчайшие сроки.

Преимущества заказа печатных плат у Pacific Microelectronics:

Стабильно высокое качество печатных плат, изготавливаемых в условиях одного производства.
Соблюдение сроков изготовления и доставки.
Строгое следование всем технологическим требованиям, контроль в процессе производства.
Соблюдение конфиденциальности.
